C-Riegel für die Wand und Z-Pfetten fürs Dach. Aus verzinktem Stahl, mit Lochbild nach Ihrem Wunsch und bis 12 Meter lang.

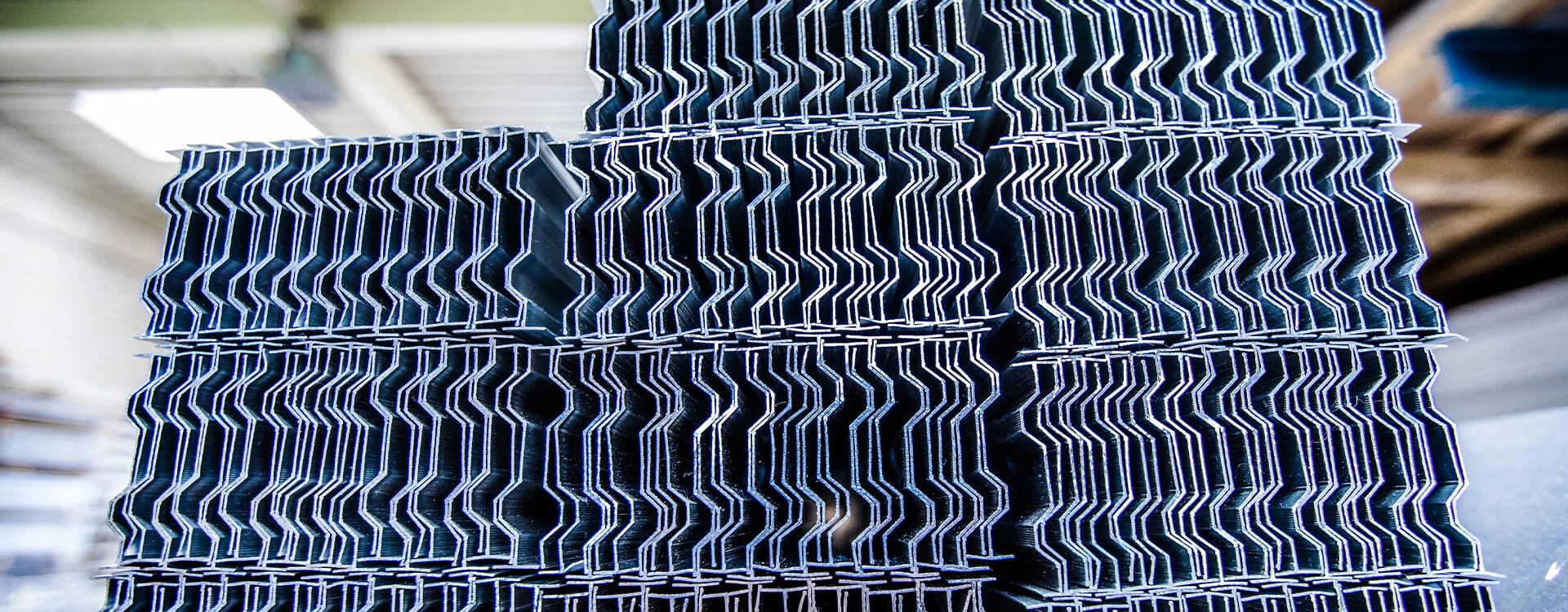

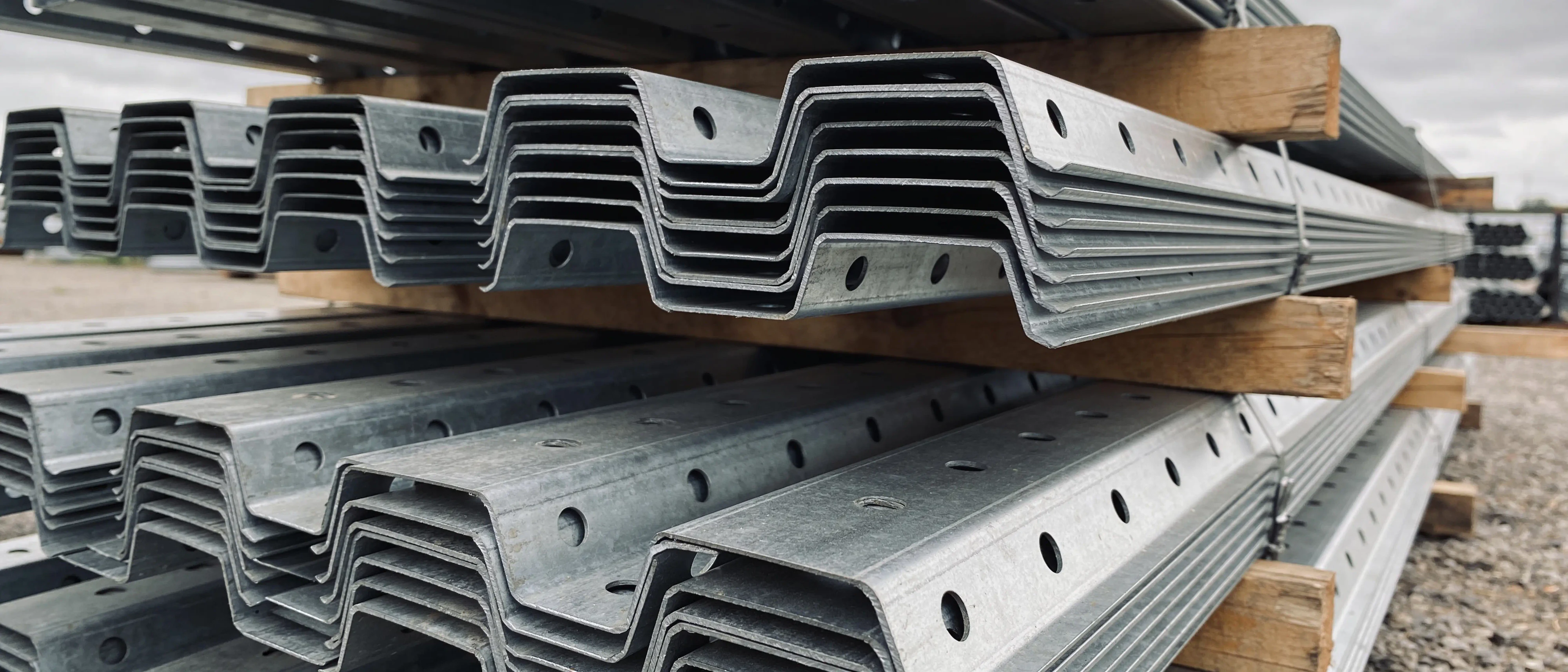

Z-Pfetten aus verzinktem Stahl in großen Stapeln

Aus S 320 GD + Z 275, mit Lochbild nach Ihrem Wunsch.

Profile

Riegel und Pfette

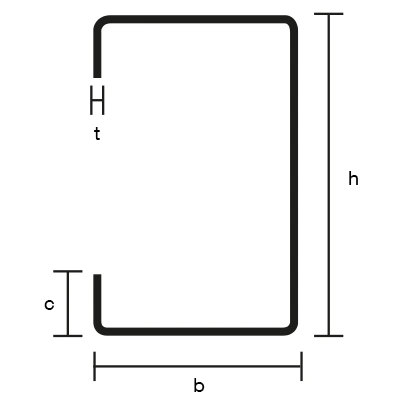

Querschnitt C-Riegel mit Steg h, Gurt b, Lippe c und Dicke t

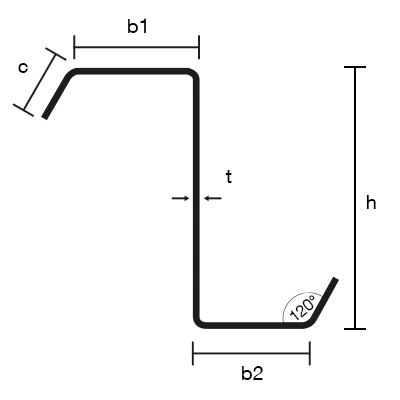

Querschnitt Z-Pfette mit Steg h, Gurten b1 und b2 und Lippe

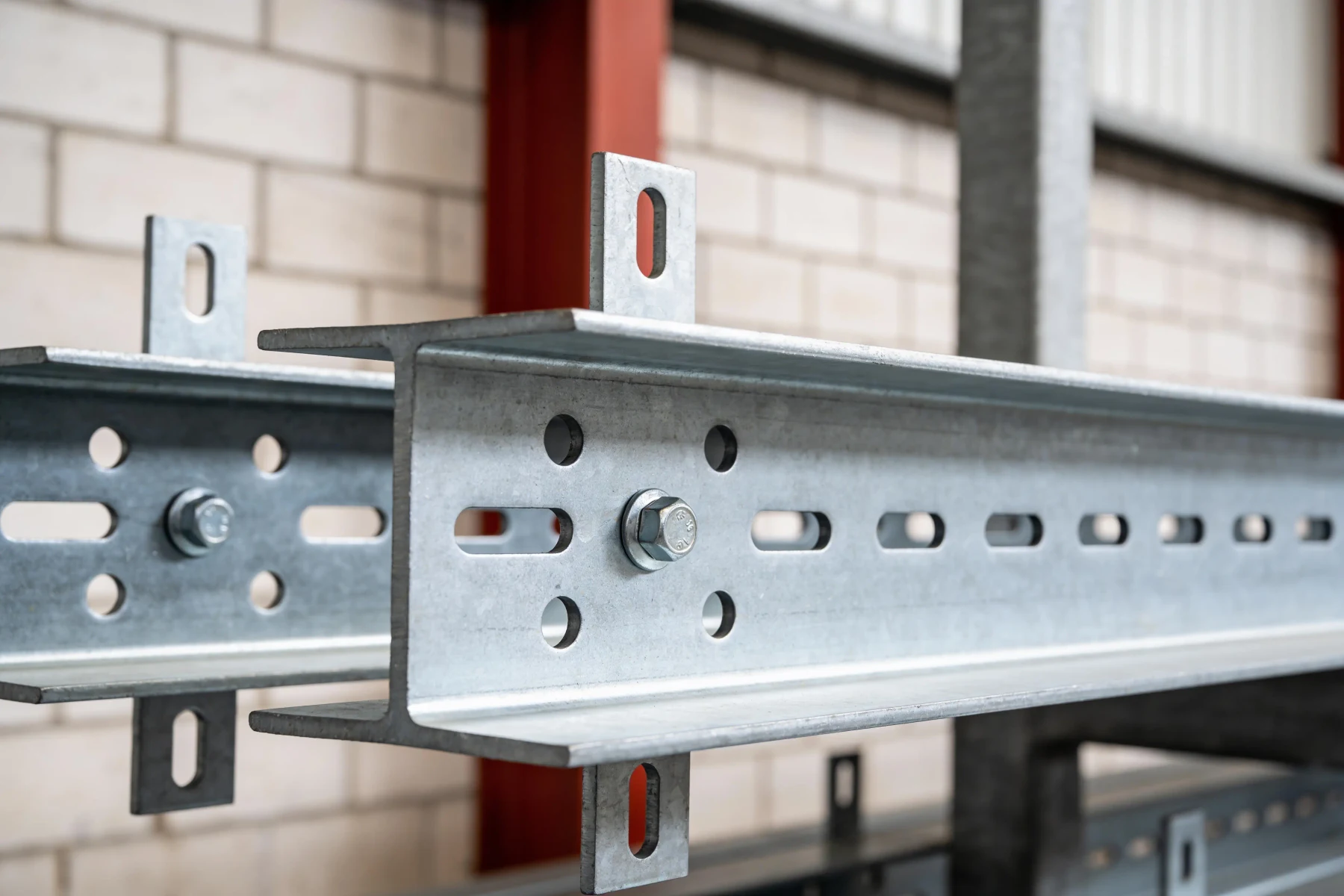

C-Riegel

Als Wandriegel vor oder zwischen den Stützen und für Fenster- oder Torrahmen, senkrecht oder waagerecht. Material S 320 GD + Z 275 in 1,5 bis 4,0 mm, Lochbild nach Kundenwunsch, Längen bis 12.000 mm.

Z-Pfetten

Die Unterkonstruktion für Trapez- und Wellprofile, als Einfeldträger oder im Koppelfeld-System. Material S 320 GD + Z 275 in 2,0 bis 3,0 mm, Lochbild nach Kundenwunsch, Längen bis 12.000 mm.

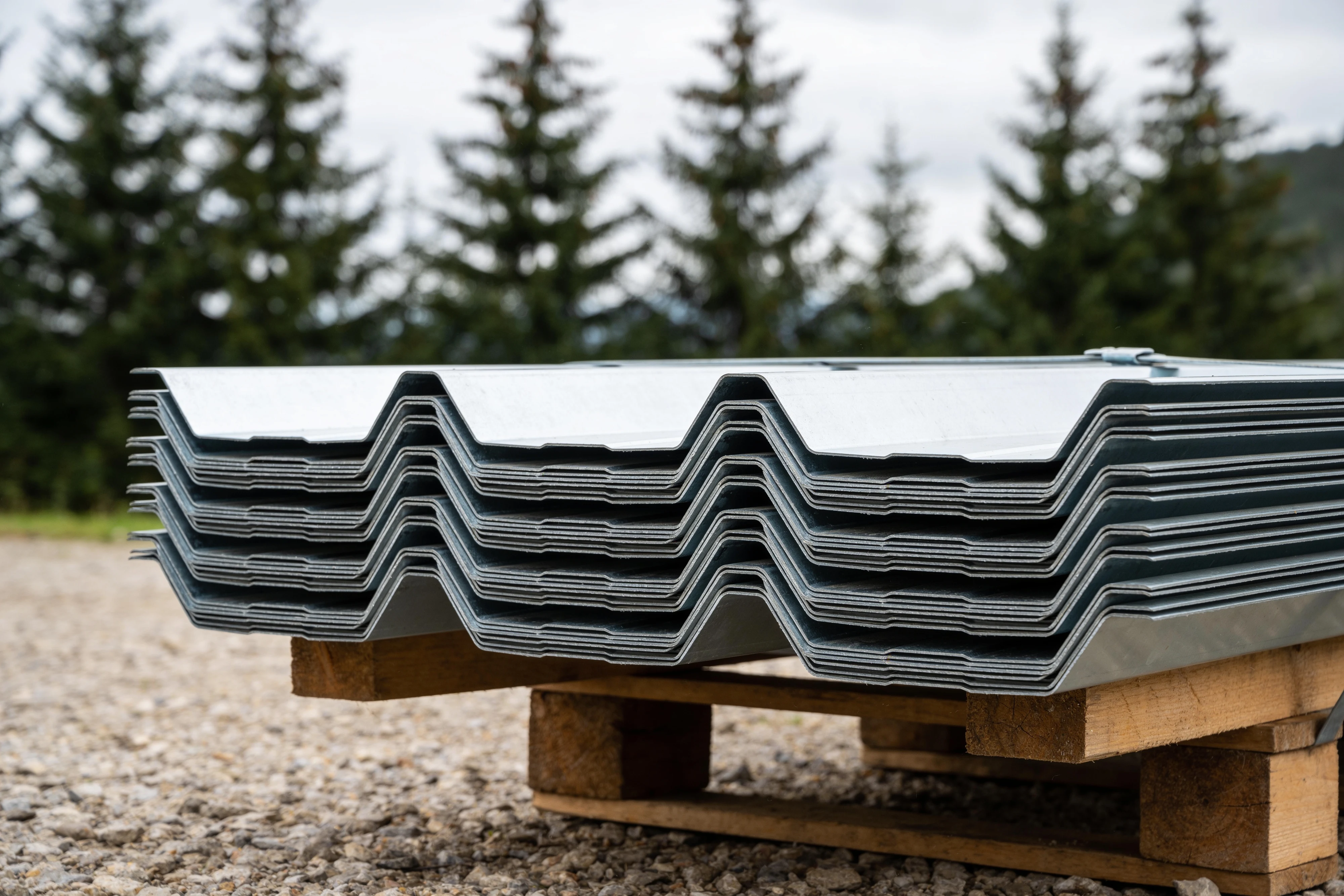

Paket gestapelter Trapezbleche auf Kanthölzern

Z-Pfetten tragen Trapez- und Wellprofile auf dem Hallendach.

Maße

Abmessungen in mm

Typ	Steg-h	Gurt-b	Lippe-c	Dicke	Gewicht kg/mtr
105-15	105	80	23,0	1,5	3,60
105-20	105	80	26,0	2,0	4,83
105-25	105	80	29,5	2,5	6,11
105-30	105	80	32,0	3,0	7,39
120-15	120	90	23,0	1,5	4,02
120-20	120	90	25,5	2,0	5,37
120-25	120	90	27,5	2,5	6,46
120-30	120	90	29,5	3,0	8,11
140-20	140	90	23,5	2,0	5,63
140-25	140	90	27,0	2,5	7,11
140-30	140	90	29,5	3,0	8,59
140-35	140	90	30,0	3,5	9,98
140-40	140	90	31,0	4,0	11,35
150-20	150	90	33,4	2,0	6,11
150-25	150	90	34,0	2,5	7,59
150-30	150	90	35,5	3,0	9,12
150-35	150	90	37,5	3,5	10,68
150-40	150	90	38,5	4,0	12,15

105-15: Steg-h: 105Gurt-b: 80Lippe-c: 23,0Dicke: 1,5Gewicht kg/mtr: 3,60

105-20: Steg-h: 105Gurt-b: 80Lippe-c: 26,0Dicke: 2,0Gewicht kg/mtr: 4,83

105-25: Steg-h: 105Gurt-b: 80Lippe-c: 29,5Dicke: 2,5Gewicht kg/mtr: 6,11

105-30: Steg-h: 105Gurt-b: 80Lippe-c: 32,0Dicke: 3,0Gewicht kg/mtr: 7,39

120-15: Steg-h: 120Gurt-b: 90Lippe-c: 23,0Dicke: 1,5Gewicht kg/mtr: 4,02

120-20: Steg-h: 120Gurt-b: 90Lippe-c: 25,5Dicke: 2,0Gewicht kg/mtr: 5,37

120-25: Steg-h: 120Gurt-b: 90Lippe-c: 27,5Dicke: 2,5Gewicht kg/mtr: 6,46

120-30: Steg-h: 120Gurt-b: 90Lippe-c: 29,5Dicke: 3,0Gewicht kg/mtr: 8,11

140-20: Steg-h: 140Gurt-b: 90Lippe-c: 23,5Dicke: 2,0Gewicht kg/mtr: 5,63

140-25: Steg-h: 140Gurt-b: 90Lippe-c: 27,0Dicke: 2,5Gewicht kg/mtr: 7,11

140-30: Steg-h: 140Gurt-b: 90Lippe-c: 29,5Dicke: 3,0Gewicht kg/mtr: 8,59

140-35: Steg-h: 140Gurt-b: 90Lippe-c: 30,0Dicke: 3,5Gewicht kg/mtr: 9,98

140-40: Steg-h: 140Gurt-b: 90Lippe-c: 31,0Dicke: 4,0Gewicht kg/mtr: 11,35

150-20: Steg-h: 150Gurt-b: 90Lippe-c: 33,4Dicke: 2,0Gewicht kg/mtr: 6,11

150-25: Steg-h: 150Gurt-b: 90Lippe-c: 34,0Dicke: 2,5Gewicht kg/mtr: 7,59

150-30: Steg-h: 150Gurt-b: 90Lippe-c: 35,5Dicke: 3,0Gewicht kg/mtr: 9,12

150-35: Steg-h: 150Gurt-b: 90Lippe-c: 37,5Dicke: 3,5Gewicht kg/mtr: 10,68

150-40: Steg-h: 150Gurt-b: 90Lippe-c: 38,5Dicke: 4,0Gewicht kg/mtr: 12,15

Typ	Steg-h	Gurt-b1	Gurt-b2	Lippe-o	Dicke
Z140-20	140	66	59	21,0	2,0
Z140-25	140	66	59	20,5	2,5
Z140-30	140	66	59	25,0	3,0
Z160-20	160	71	64	30,5	2,0
Z160-25	160	71	64	32,0	2,5
Z160-30	160	71	64	34,0	3,0
Z180-20	180	71	64	20,5	2,0
Z180-25	180	71	64	22,0	2,5
Z180-30	180	71	64	24,0	3,0
Z200-20	200	76	69	20,0	2,0
Z200-25	200	76	69	20,0	2,5
Z200-30	200	76	69	24,0	3,0
Z220-20	220	76	69	20,0	2,0
Z220-25	220	76	69	20,5	2,5
Z220-30	220	76	69	24,0	3,0
Z240-20	240	81	74	20,0	2,0
Z240-25	240	81	74	20,5	2,5
Z240-30	240	81	74	26,0	3,0

Z140-20: Steg-h: 140Gurt-b1: 66Gurt-b2: 59Lippe-o: 21,0Dicke: 2,0

Z140-25: Steg-h: 140Gurt-b1: 66Gurt-b2: 59Lippe-o: 20,5Dicke: 2,5

Z140-30: Steg-h: 140Gurt-b1: 66Gurt-b2: 59Lippe-o: 25,0Dicke: 3,0

Z160-20: Steg-h: 160Gurt-b1: 71Gurt-b2: 64Lippe-o: 30,5Dicke: 2,0

Z160-25: Steg-h: 160Gurt-b1: 71Gurt-b2: 64Lippe-o: 32,0Dicke: 2,5

Z160-30: Steg-h: 160Gurt-b1: 71Gurt-b2: 64Lippe-o: 34,0Dicke: 3,0

Z180-20: Steg-h: 180Gurt-b1: 71Gurt-b2: 64Lippe-o: 20,5Dicke: 2,0

Z180-25: Steg-h: 180Gurt-b1: 71Gurt-b2: 64Lippe-o: 22,0Dicke: 2,5

Z180-30: Steg-h: 180Gurt-b1: 71Gurt-b2: 64Lippe-o: 24,0Dicke: 3,0

Z200-20: Steg-h: 200Gurt-b1: 76Gurt-b2: 69Lippe-o: 20,0Dicke: 2,0

Z200-25: Steg-h: 200Gurt-b1: 76Gurt-b2: 69Lippe-o: 20,0Dicke: 2,5

Z200-30: Steg-h: 200Gurt-b1: 76Gurt-b2: 69Lippe-o: 24,0Dicke: 3,0

Z220-20: Steg-h: 220Gurt-b1: 76Gurt-b2: 69Lippe-o: 20,0Dicke: 2,0

Z220-25: Steg-h: 220Gurt-b1: 76Gurt-b2: 69Lippe-o: 20,5Dicke: 2,5

Z220-30: Steg-h: 220Gurt-b1: 76Gurt-b2: 69Lippe-o: 24,0Dicke: 3,0

Z240-20: Steg-h: 240Gurt-b1: 81Gurt-b2: 74Lippe-o: 20,0Dicke: 2,0

Z240-25: Steg-h: 240Gurt-b1: 81Gurt-b2: 74Lippe-o: 20,5Dicke: 2,5

Z240-30: Steg-h: 240Gurt-b1: 81Gurt-b2: 74Lippe-o: 26,0Dicke: 3,0

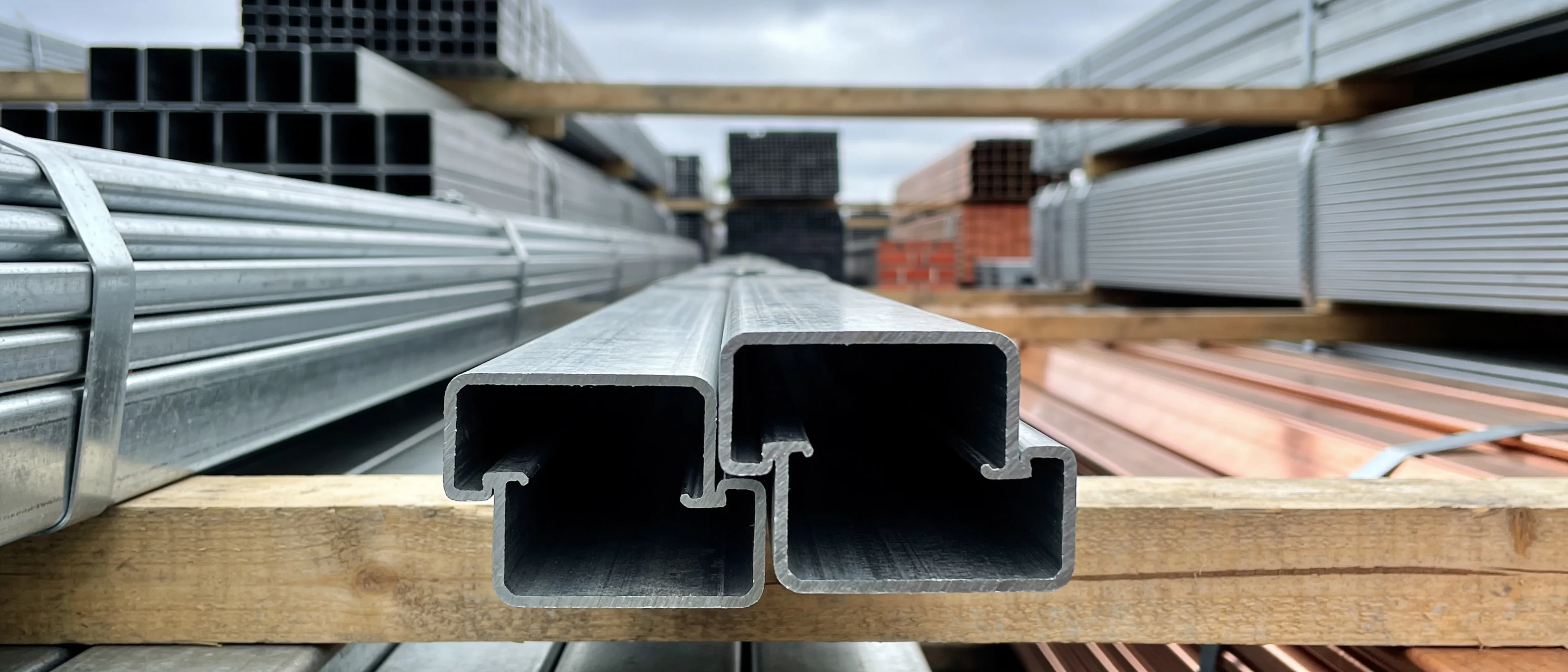

Gebündelte C-Riegel aus verzinktem Stahl von der Stirnseite

C-Riegel in 1,5 bis 4,0 mm, bis 12.000 mm lang.

Anfrage

Schicken Sie uns Profil, Länge und Lochbild, wir fertigen nach Ihrer Liste.

Anfrage senden 05428 2568

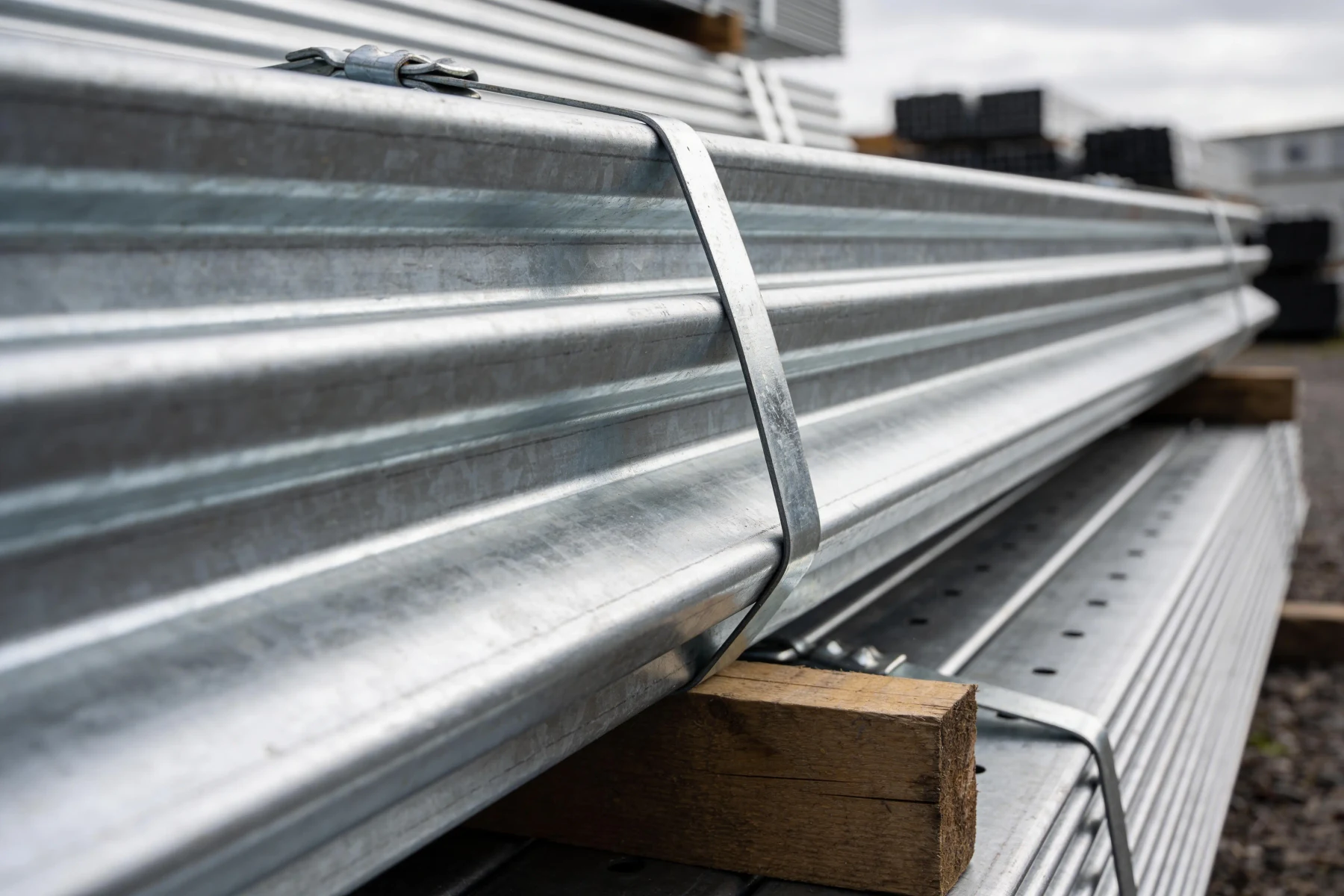

Umreiftes Bündel verzinkter Pfetten auf Kanthölzern
